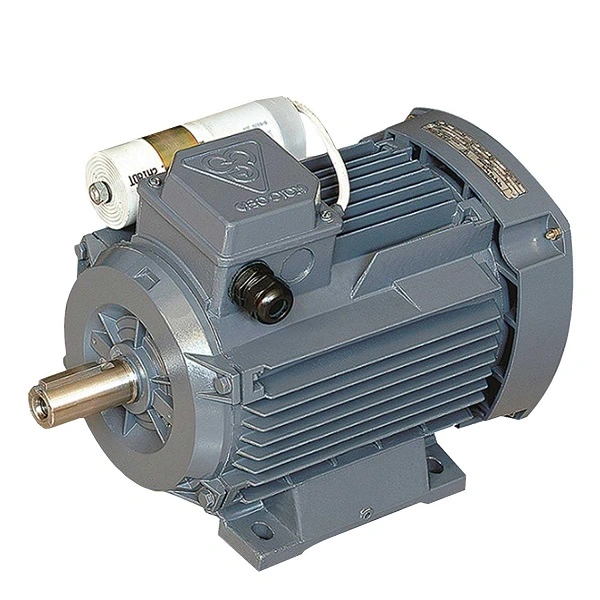

الکتروموتور تک فاز موتوژن مدل CRS90L4B 1.5-1500 44F

  • نوع : تک فاز، دو خازنه
  • نوع نصب : B3
  • اندازه فریم : 90L
  • توان نامی (KW/HP) : 1.5/2
  • گشتاور نامی (N.m) : 10.12
  • جریان نامی/جریان راه اندازی : 4.3
  • رنگ : طوسی RAL7024
  • بدنه : آلومینیوم
  • تیپ : CRS90L4B
  • خازن استارت (µF) : 135
  • ولتاژ خازن استارت (V) : 300
  • ولتاژ خازن دائم (V) : 400
  • خازن دائم (µF) : 45
  • راندمان (%) : 77.2
  • سرعت در بار نامی (R.P.M) : 1400
  • ضریب قدرت (Cos φ) : 0.97
  • گشتاور نامی / گشتاور راه اندازی : 1.85
  • گشتاور نامی :

Description

الکتروموتور تک فاز موتوژن مدل CRS90L4B 1.5-1500 44F یکی از تولید های شرکت ایرانی موتوژن می باشد. این نوع موتور نسخه پیشرفته موتور القایی فاز اسپلیت است. نقطه ضعف القایی فاز اسپلیت تولید گشتاور کم است. زیرا در این موتور اختلاف فاز ایجاد شده بسیار کمتر است.

این عیب در این موتور با کمک یک خازن متصل به سری با سیم پیچ کمکی جبران می شود.

خازن مورد استفاده در این موتور از نوع خازن خشک می باشد. این برای استفاده با جریان متناوب طراحی شده است. اما از این خازن برای کار مداوم استفاده نمی شود. در این روش نیز از یک کلید گریز از مرکز استفاده می شود که خازن و سیم پیچ کمکی را زمانی که موتور ۷۵ تا ۸۰ درصد سرعت سنکرون کار می کند، قطع می کند. جریان از طریق کمکی ولتاژ تغذیه را با زاویه ای هدایت می کند. این زاویه بیشتر از زاویه افزایش یافته در موتور القایی نوع فاز اسپلیت، شده است. بنابراین گشتاور راه اندازی این موتور در مقایسه با موتور القایی فاز تقسیم بسیار زیاد است. گشتاور راه اندازی این موتور ۳۰۰ درصد بیشتر از گشتاور بار کامل است.

به دلیل گشتاور راه اندازی بالا، این موتور در کاربرد هایی که گشتاور راه اندازی بالا مورد نیاز است مانند ماشین های کمپرسور، ماشین های حفاری و غیره استفاده می شود.

درباره الکتروموتور تک فاز موتوژن مدل CRS90L4B 1.5-1500 44F

در این نوع موتور ها دو خازن به صورت موازی با سری در سیم پیچی کمکی به هم متصل می شوند. از بین این دو خازن، یک خازن فقط برای راه اندازی (خازن استارت) استفاده می شود و خازن دیگری به طور دائم به موتور متصل می شود (خازن در حال کار). پس الکتروموتور موتوژن تک فاز مدل CRS90L4B 1.5-1500 44F یک موتور دو خازنه است. خازن استارت، دارای ظرفیت خازنی بالا و خازن دائم، دارای ظرفیت خازنی کم است. خازن استارت به صورت سری با یک کلید گریز از مرکز متصل می شود که زمانی باز می شود که سرعت موتور ۷۰ درصد سرعت سنکرون باشد. در شرایط کار، هر دو سیم پیچ در حال اجرا و سیم پیچ کمکی به موتور متصل می شوند. گشتاور راه اندازی و راندمان این موتور بسیار بالاست. بنابراین، می توان از آن در کاربرد هایی استفاده کرد که گشتاور راه اندازی بالا مورد نیاز است مانند یخچال، تهویه مطبوع، پنکه سقفی، کمپرسور و غیره.

مشخصات و ویژگی های الکتروموتور تک فاز موتوژن مدل CRS90L4B 1.5-1500 44F

  • نوع : تک فاز، دو خازنه
  • نوع نصب : B3
  • اندازه فریم : ۹۰L
  • توان نامی (KW/HP) : 1.5/2
  • گشتاور نامی (N.m) : 10.12
  • جریان نامی/جریان راه اندازی : ۴٫۳
  • رنگ : طوسی RAL7024
  • بدنه : آلومینیوم
  • تیپ : CRS90L4B
  • خازن استارت (µF) : 135
  • ولتاژ خازن استارت (V) : 300
  • ولتاژ خازن دائم (V) : 400
  • خازن دائم (µF) : 45
  • راندمان (%) : ۷۷٫۲
  • سرعت در بار نامی (R.P.M) : 1400
  • ضریب قدرت (Cos φ) : ۰٫۹۷
  • گشتاور نامی / گشتاور راه اندازی : ۱٫۸۵
  • گشتاور نامی : ۱٫۷
  • الکتروموتور ایرانی
