توضیحات

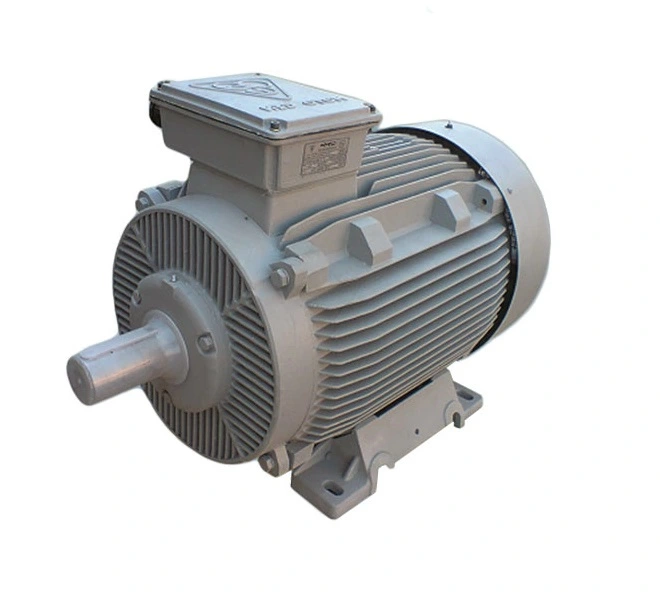

الکتروموتور سه فاز موتوژن مدل ۸۰-۲A برای تبدیل یک شکل الکتریکی از انرژی به شکل مکانیکی استفاده می شود. موتور های القایی به ویژه موتور های القایی سه فاز به طور گسترده ای استفاده می شوند و کاربرد های گوناگون دارند. از موتور های AC برای تولید نیروی مکانیکی در کاربرد های صنعتی استفاده می شوند. تقریبا ۸۰ درصد موتور در بین تمامی موتور های مورد استفاده در صنایع، یک موتور القایی سه فاز است. بنابراین موتور القایی مهمترین موتور در بین انواع موتورهای دیگر است.
موتور القایی سه فاز نوعی موتور القایی AC است که در مقایسه با موتور القایی تک فاز که برای کارکرد آن به منبع تک فاز نیاز است، با منبع تغذیه سه فاز کار می کند. جریان تغذیه سه فاز یک میدان الکترومغناطیسی در سیم پیچ استاتور ایجاد می کند که منجر به تولید گشتاور در سیم پیچ روتور موتور القایی سه فاز دارای میدان مغناطیسی می شود.
درباره الکتروموتور سه فاز موتوژن مدل ۸۰-۲A
همانطور که از نام آن پیداست، استاتور یک قسمت ثابت الکتروموتور موتوژن سه فاز مدل ۸۰-۲A است. استاتور موتور القایی از سه قسمت اصلی تشکیل شده است. قاب استاتور و هسته استاتور و سیم پیچ استاتور. قاب استاتور قسمت بیرونی موتور است. عملکرد قاب استاتور پشتیبانی از هسته استاتور و سیم پیچ استاتور است. استحکام مکانیکی قسمت های داخلی موتور را تامین می کند. قاب دارای پره هایی در سطح بیرونی برای دفع گرما و خنک شدن موتور است. قاب برای ماشین های کوچک ریخته گری می شود و برای ماشین های بزرگ ساخته می شود. با توجه به کاربرد ها، قاب از فولاد دایکاست یا ساخته شده، آلیاژ های آلومینیوم/آلومینیوم یا فولاد ضد زنگ ساخته شده است.
عملکرد هسته استاتور حمل شار مغناطیسی متناوب است که باعث هیسترزیس و از دست دادن جریان گردابی می شود. برای به حداقل رساندن این تلفات، هسته توسط مهره های فولادی با ضخامت ۰٫۳ تا ۰٫۶ میلی متر لایه بندی می شود. این مهر زنی ها توسط لاک از یکدیگر عایق می شوند. تمام مهر زنی ها به شکل هسته استاتور با هم مهر می شوند و آن را با قاب استاتور ثابت می کنند. یک لایه داخلی از هسته استاتور دارای تعدادی شکاف است.
سیم پیچ استاتور در داخل شکاف های استاتور موجود در داخل هسته استاتور قرار می گیرد. سیم پیچ سه فاز به عنوان سیم پیچ استاتور قرار می گیرد. و تغذیه سه فاز به سیم پیچ استاتور داده می شود. تعداد قطب های یک موتور به اتصال داخلی سیم پیچ استاتور بستگی دارد و سرعت موتور را تعیین می کند. اگر تعداد قطب ها بیشتر باشد سرعت کمتر و اگر تعداد قطب ها کمتر از سرعت زیاد باشد. قطب ها همیشه جفت هستند. بنابراین، تعداد کل قطب ها همیشه یک عدد زوج است.
مشخصات و ویژگی های موتور سه فاز موتوژن مدل ۸۰-۲A
از مشخصات این الکتروموتور ایرانی می توان به موارد زیر اشاره کرد:
- برند موتوژن
- فرکانس کاری ۵۰/۶۰هرتز
- بهره وری(درصد) ۷۰%
- قدرت(توان) ۰٫۷۵kw
- جنس فریم آلومینیوم
- تعداد دور در دقیقه (دقیق) ۲۷۹۵
- گشتاور نیرو ۲٫۵۶
- ولتاژ کاری ۳۸۰ولت
- وزن ۸٫۸kg
- نحوه خنک کنندگی IC411
- سایز فریم ۸۰
- درجه حفاظت IP55
- تعداد پل ۲
