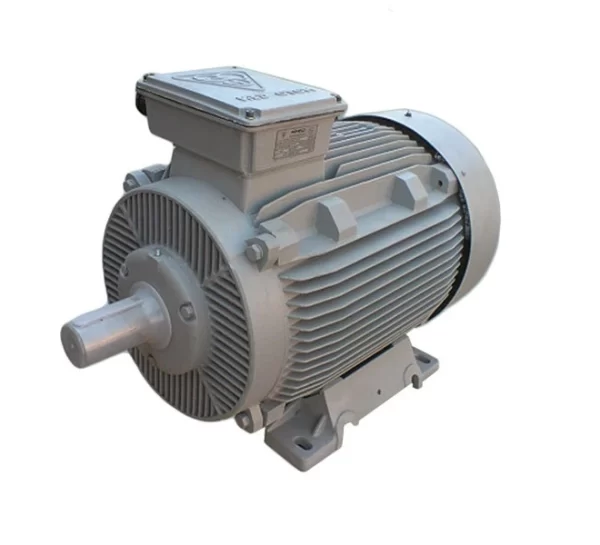

الکتروموتور سه فاز موتوژن مدل ۱۳۲M8B 3-750 55F 220/380 چدنی

  • نوع پوسته : چدنی
  • مدل : سه فاز تک دور
  • اندازه فریم : 132M
  • جریان نامی/جریان راه اندازی : 3.5
  • رنگ : طوسی RAL7030
  • بدنه : چدن خاکستری
  • تیپ : 132M8B
  • جریان نامی : D/Y (A) 13.8/8
  • راندمان : (%) 80
  • سرعت در بار نامی : (R.P.M) 700
  • ضریب قدرت :  (Cos φ) 0.75
  • توان نامی : (KW/HP) 3/4
  • گشتاور نامی / گشتاور راه اندازی : 2
  • گشتاور نامی / گشتاور شکست : 2.3
  • گشتاور نامی : (N.m)    40.39
  • وزن برای نوع پایه دار : (Kg) 66
  • ممان اینرسی :  (Kg.m2) 0.037782
  • ولتاژ نامی : D/Y (V) 220/380

Description

اولین مفهومی که در مورد موتور القایی ۳ فاز یا الکتروموتور سه فاز موتوژن مدل ۱۳۲M8B 3-750 55F 220/380 چدنی، باید بدانیم اولین قسمت نام آن است – قدرت ۳ فاز. یک منبع تغذیه تک فاز از دو سیم برای تامین ولتاژ سینوسی استفاده می کند. در یک سیستم سه فاز، از سه سیم برای تامین ولتاژ سینوسی یکسان استفاده می شود، اما هر فاز ۱۲۰ درجه جابجا می شود. در هر نقطه از زمان، اگر بخواهید ولتاژ هر فاز را جمع کنید، مجموع آن ثابت خواهد بود. برق تک فاز برای مصارف مسکونی یا سایر کاربرد های کم مصرف مناسب است، اما برق سه فاز معمولاً برای کاربرد های صنعتی یا توان بالاتر مورد نیاز است. این به این دلیل است که می تواند سه برابر بیشتر انرژی را منتقل کند در حالی که فقط ۱٫۵ برابر سیم استفاده می کند. این باعث می شود منبع تغذیه کارآمدتر و اقتصادی تر باشد.

درباره الکتروموتور سه فاز موتوژن مدل ۱۳۲M8B 3-750 55F 220/380 چدنی

یک موتور القایی یا ناهمزمان از دو جزء اصلی تشکیل شده است: استاتور و روتور. استاتور از سیم پیچ های بیرونی یا آهنربا ها تشکیل شده و ثابت است. استاتور ثابت است. روتور هسته داخلی است و چیزی است که در واقع در موتور می چرخد. روتور می چرخد. در الکتروموتور موتوژن سه فاز مدل ۱۳۲M8B 3-750 55F 220/380 چدنی، میدان مغناطیسی چرخان استاتور را قطع می کند، یک emf در میله مسی روتور القا می شود و به دلیل این emf جریانی از روتور عبور می کند.

در اینجا سرعت نسبی بین شار دوار و هادی روتور استاتیک علت تولید جریان است. از این رو طبق قانون لنز، روتور در یک جهت می چرخد ​​تا علت، یعنی سرعت نسبی را کاهش دهد بنابراین از اصل کار موتور القایی سه فاز، ممکن است مشاهده شود که سرعت روتور نباید به سرعت سنکرون تولید شده توسط استاتور برسد. اگر سرعت ها برابر شوند، چنین سرعت نسبی وجود نخواهد داشت، بنابراین هیچ emf در روتور القا نمی شود، و جریانی در جریان نیست و بنابراین گشتاور ایجاد نمی شود. در نتیجه، روتور نمی تواند به سرعت سنکرون برسد. تفاوت بین سرعت استاتور (سرعت سنکرون) و روتور را اسلیپ می گویند. چرخش میدان مغناطیسی در یک موتور القایی این مزیت را دارد که نیازی به اتصال الکتریکی به روتور نیست.

مشخصات و ویژگی های الکتروموتور سه فاز موتوژن مدل ۱۳۲M8B 3-750 55F 220/380 چدنی

از مشخصات این الکتروموتور ایرانی می توان به موارد زیر اشاره کرد:

  • نوع پوسته : چدنی
  • مدل : سه فاز تک دور
  • اندازه فریم : ۱۳۲M
  • جریان نامی/جریان راه اندازی : ۳٫۵
  • رنگ : طوسی RAL7030
  • بدنه : چدن خاکستری
  • تیپ : ۱۳۲M8B
  • جریان نامی : D/Y (A) 13.8/8
  • راندمان : (%) ۸۰
  • سرعت در بار نامی : (R.P.M) 700
  • ضریب قدرت :  (Cos φ) ۰٫۷۵
  • توان نامی : (KW/HP) 3/4
  • گشتاور نامی / گشتاور راه اندازی : ۲
  • گشتاور نامی / گشتاور شکست : ۲٫۳
  • گشتاور نامی : (N.m)    ۴۰٫۳۹
  • وزن برای نوع پایه دار : (Kg) 66
  • ممان اینرسی :  (Kg.m2) 0.037782
  • ولتاژ نامی : D/Y (V) 220/380
