موتور های القایی تک فاز مثل الکتروموتور تک فاز الکتروژن مدل ۷۱M با سرعت ۳۰۰۰RPM معمولاً ساختاری شبیه به موتور های سه فاز دارند: سیم پیچی ac روی استاتور قرار می گیرد، هادی های اتصال کوتاه در یک روتور استوانه ای قرار می گیرند. البته تفاوت قابل توجه این است که تنها یک منبع تغذیه تک فاز برای استاتور وجود دارد.
اگر منبع ac به سیم پیچ استاتور متصل شود، چگالی شار ضربانی تولید می شود که مدار های روتور را به هم متصل می کند. ولتاژ القا شده در مدار های روتور باعث ایجاد جریان می شود و چگالی شار ایجاد می کند تا با تغییر در شار استاتور که مدار را به هم وصل می کند، مخالفت کند. هر دو چگالی شار استاتور و روتور در جهت y عمل می کنند. یعنی محصول متقاطع چگالی شار صفر خواهد بود، موتور هیچ گشتاوری تولید نمی کند. این تحلیل کیفی ساده یک مشکل را نشان می دهد، منابع تک فاز میدان های ضربانی تولید می کنند، میدان های دوار نیستند و میدان های ضربانی گشتاور تولید نمی کنند. با این حال، موتور های تک فاز می توانند ساخته شوند و درست کار کنند به شرطی که اصول فیزیک رعایت شود.
با استفاده از نظریه میدان دوار، می توان یک ماشین القایی تک فاز را به عنوان مجموع دو ماشین القایی کوچکتر در نظر گرفت که هر کدام سعی می کنند در جهت مخالف بچرخند. منحنی سرعت گشتاور برای یک ماشین القایی تک فاز را می توان به صورت مجموع دو منحنی سرعت گشتاور ترسیم کرد – یکی که ماشین را در جهت جلو می برد، یکی سعی می کند ماشین را به سمت عقب هدایت کند.
اگر دو میدان دوار مساوی و متضاد وجود داشته باشد، گشتاور خالص در حالت سکون صفر خواهد بود. با در نظر گرفتن منحنی های گشتاور، اگر بتوان یک موتور القایی تک فاز راه اندازی کرد، گشتاور ایجاد می شود و ماشین به عنوان یک موتور عمل می کند.

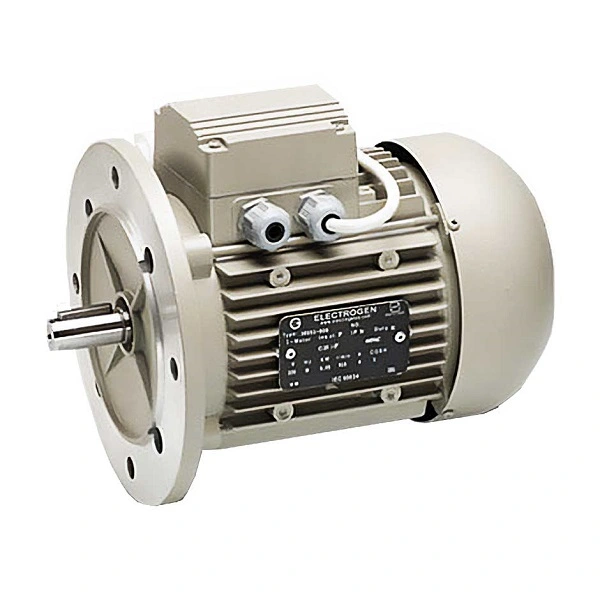

درباره الکتروموتور تک فاز الکتروژن مدل ۷۱M با سرعت ۳۰۰۰RPM
انواع مختلفی از ماشین القایی تک فاز وجود دارد که رویکرد های متفاوتی برای ایجاد میدان دوار در هنگام راه اندازی دارند. اکثر ماشین های القایی تک فاز با اعمال جریان های دو فاز به موتور کار می کنند (دو سیم پیچ متصل به ولتاژ تغذیه یکسان، با امپدانس های مختلف برای ایجاد زوایای فاز متفاوت برای جریان ها). اگر منابع فاز متعادل باشند (همان mmf در واحد)، با زاویه فاز الکتریکی ۹۰ درجه بین جریان ها و زاویه فضای الکتریکی ۹۰ درجه بین سیم‌پیچ ها، نتیجه یک میدان کاملاً چرخشی و بدون ضربان است. اگر منابع نامتعادل باشند، یا زاویه فاز دقیقاً ۹۰ درجه نباشد، ترکیبی از یک اثر ضربانی و چرخشی وجود خواهد داشت.
با استفاده از دانش ماشین های القایی سه فاز، می دانیم که امپدانس یک سیم پیچ تابعی از لغزش است. اگر قرار باشد دو جریان سیم پیچ متعادل از یک منبع تغذیه تک فاز به دست آید، این پیچیدگی بیشتری را اضافه می کند – ضریب توان سیم پیچ با لغزش تغییر می کند.
در حالت ایده‌آل، ما می‌خواهیم که جریان در یک «سیم‌پیچ کمکی» جریان سیم‌پیچ اصلی را هدایت کند، و می توانیم از یک خازن برای رسیدن به این هدف استفاده کنیم. اما، ظرفیت مورد نیاز برای ایجاد تغییر فاز جریان ایده آل در هر مقدار لغزش متفاوت خواهد بود. ما باید مقادیر خازنی را انتخاب کنیم که یا میدان های مغناطیسی را در یک سرعت معین (مثلاً شروع یا در بار نامی) به طور بهینه متعادل کند یا ظرفیتی را انتخاب کنیم که بین عملکرد شروع و اجرا سازش ایجاد کند.
مشخصات و ویژگی های الکتروموتور ایرانی الکتروژن
از مشخصات الکتروموتور الکتروژن می توان به موارد زیر اشاره کرد:
- توان (KW) : 0.37
- سرعت گشتاور نامی : ۲۸۶۰
- سایز فریم : ۷۱M
- راندمان در بار ۱۰۰ درصد (%) : ۹۴
- تعداد قطب ها : ۲
- فرکانس کاری : ۵۰ هرتز
- کلاس راندمان : IE1
- ولتاژ : ۲۲۰-۲۴۰ ولت
- پوسته آلومینیومی
- نوع : تک فاز، دو خازن
- الکتروموتور ایرانی
