توضیحات
اولین مفهومی که در مورد موتور القایی ۳ فاز مثل الکتروموتور سه فاز الکتروژن ۷۱ با سرعت ۱۰۰۰RPM باید بدانیم اولین قسمت نام آن است – قدرت ۳ فاز. یک منبع تغذیه تک فاز از دو سیم برای تامین ولتاژ سینوسی استفاده می کند. در یک سیستم سه فاز، از سه سیم برای تامین ولتاژ سینوسی یکسان استفاده می شود، اما هر فاز ۱۲۰ درجه جابجا می شود. در هر نقطه از زمان، اگر بخواهید ولتاژ هر فاز را جمع کنید، مجموع آن ثابت خواهد بود. برق تک فاز برای مصارف مسکونی یا سایر کاربرد های کم مصرف مناسب است، اما برق سه فاز معمولاً برای کاربرد های صنعتی یا توان بالاتر مورد نیاز است. این به این دلیل است که می تواند سه برابر بیشتر انرژی را منتقل کند در حالی که فقط ۱٫۵ برابر سیم استفاده می کند. این باعث می شود منبع تغذیه کارآمدتر و اقتصادی تر باشد.
قانون فارادی چیست؟
یکی دیگر از اصول اساسی موتور های القایی AC از قانون فارادی سرچشمه می گیرد. دانشمند انگلیسی، مایکل فارادی، کشف کرد که یک میدان مغناطیسی در حال تغییر می تواند یک جریان القا کند و برعکس، یک جریان می تواند یک میدان مغناطیسی را القا کند. با استفاده از قانون دست راست می توانید جهت میدان مغناطیسی را پیش بینی کنید. برای انجام این کار، تصور کنید که یک سیم مستقیم را با انگشت شست خود در جهت جریان بگیرید. انگشتان شما در جهت خطوط شار مغناطیسی به اطراف می پیچند.
یک موتور القایی یا ناهمزمان از دو جزء اصلی تشکیل شده است: استاتور و روتور. استاتور از سیم پیچ های بیرونی یا آهنربا ها تشکیل شده و ثابت است. استاتور ثابت است. روتور هسته داخلی است و چیزی است که در واقع در موتور می چرخد. روتور می چرخد.

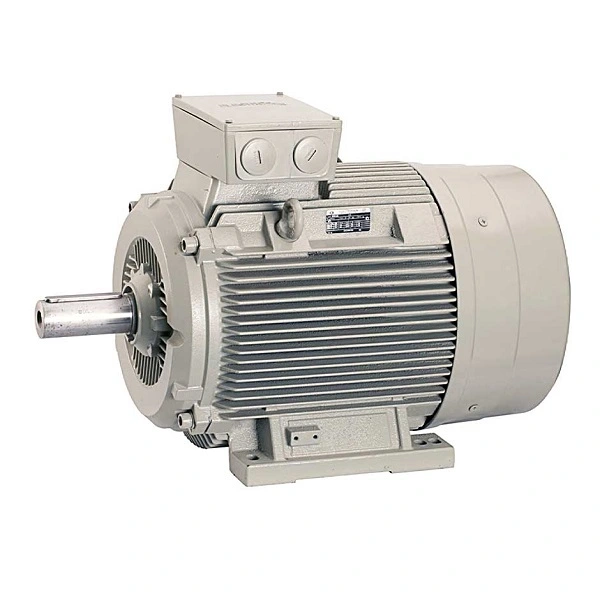

درباره الکتروموتور سه فاز الکتروژن ۷۱ با سرعت ۱۰۰۰RPM
طراحی قفس سنجابی همانطور که در الکتروموتور الکتروژن ۷۱، ۱۰۰۰ rpm هم استفاده شده است، رایج ترین نوع موتور القایی است زیرا خود راه انداز، قابل اعتماد و اقتصادی هستند. در این طراحی، روتور شبیه به یک چرخ همستر یا قفس سنجاب است، بنابراین نامش از این جهت انتخاب شده است. روتور از یک استوانه بیرونی از میله های فلزی تشکیل شده است که در انتهای آن کوتاه شده اند. فضای داخلی از شفت و یک هسته جامد ساخته شده از لایه های فولادی تشکیل شده است.
برای دستیابی به گشتاور در شفت موتور، جریانی در سراسر استاتور اعمال می شود. این یک میدان مغناطیسی دوار ایجاد می کند که به نوبه خود جریانی را در روتور القا می کند. به دلیل این جریان القایی، روتور نیز میدان مغناطیسی ایجاد می کند و به دلیل جاذبه مغناطیسی شروع به دنبال کردن استاتور می کند. روتور کندتر از میدان استاتور می چرخد و به آن “لغزش” می گویند. اگر روتور با همان سرعت استاتور بچرخد، جریانی القا نمی شود، بنابراین گشتاوری ایجاد نمی شود. تفاوت سرعت بسته به سیم پیچ موتور بین ۰٫۵ تا ۵ درصد است. موتور های سه فاز در پیکربندی های ۲، ۴، ۶، ۸ قطب در دسترس هستند. تعداد قطب ها در سیم پیچ ها سرعت ایده آل موتور را مشخص می کند.
موتوری با تعداد قطب های بیشتر دارای سرعت نامی کندتر اما گشتاور بالاتری خواهد بود. به همین دلیل، موتور های قطب بالا گاهی اوقات به عنوان موتور های گشتاور شناخته می شوند و می توانند برای جایگزینی موتور با استفاده از گیربکس استفاده شوند. موتور های القایی مزایای زیادی از جمله کاهش هزینه های اولیه و تعمیر و نگهداری دارند. به دلیل طراحی اولیه و اقتصادی، ماشین های القایی معمولاً قیمت کمتری نسبت به موتور های سنکرون و dc دارند. این امر آنها را به گزینه ای ایده آل برای کاربرد های صنعتی و با سرعت ثابت مانند ژنراتور های نیروگاه بادی و توربین بادی تبدیل می کند. سادگی محض موتور های القایی، تعمیر و نگهداری را آسان تر و کمتر می کند و هزینه های عملیاتی را در طول زمان کاهش می دهد.
مشخصات و ویژگی های الکتروموتور ایرانی سه فاز الکتروژن
از مشخصات این الکتروموتور ایرانی می توان به موارد زیر اشاره کرد:
- نوع: سه فاز
- سایز فریم: ۷۱
- سرعت دقیق: ۸۵۰ دور در دقیقه
- سرعت نامی: ۱۰۰۰ دور در دقیقه
- نوع روتور: قفس سنجابی
- جنس پوسته: آلومینیومی
- بازدهی: ۵۳
- پاور فاکتور: ۰٫۷۳
- تعداد قطب ها: شش قطبی
- فرکانس: ۵۰ هرتز
- ولتاژ: ۴۰۰ ولت
- گشتاور شروع: ۲٫۱
