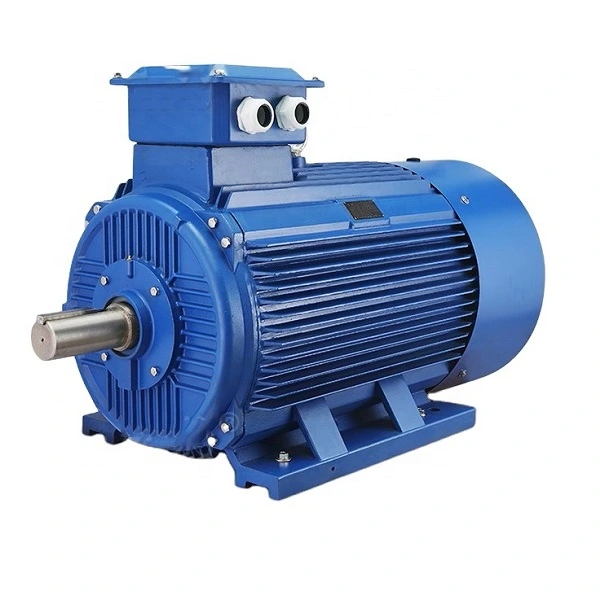

موتور سه فاز گوانگلو  Y3-132M1-6

  • جریان 380 ولت : 9.75 آمپر
  • جریان 400 ولت : 9.26 آمپر
  • جریان 415 ولت : 8.93 آمپر
  • توان بر حسب کیلووات : 4
  • توان بر حسب اسب بخار : 5.5
  • سرعت : 960 دور در دقیقه
  • راندمان : 82 درصد
  • کسینوس فی : 0.76
  • نویز : 69 دسیبل
  • وزن : 66 کیلوگرم
  • فرکانس کاری : 50 هرتز و 60 هرتز
  • ارتفاع نصب : بالاتر از 1000 متر از سطح دریا

توضیحات

 موتور القایی ۳ فاز یا موتور سه فاز گوانگلو  Y3-132M1-6 یک دستگاه تبدیل انرژی الکترومکانیکی است که برق ورودی ۳ فاز را به توان مکانیکی خروجی تبدیل می کند. یک موتور القایی ۳ فاز از یک استاتور و یک روتور تشکیل شده است. استاتور یک سیم پیچ استاتور ۳ فاز را حمل می کند در حالی که روتور یک سیم پیچ اتصال کوتاه به نام سیم پیچ روتور را حمل می کند. سیم پیچ استاتور از منبع تغذیه ۳ فاز تامین می شود. سیم پیچ روتور ولتاژ و توان خود را از سیم پیچ استاتور از طریق القای الکترومغناطیسی هدایت می کند و از این رو به این نام می گویند.

اصل کار یک موتور القایی ۳ فاز

اصل کار یک موتور القایی ۳ فاز مانند موتور سه فاز گوانگلو  Y3-132M1-6 را می توان با در نظر گرفتن بخشی از آن به صورت زیر توضیح داد:

هنگامی که سیم پیچ استاتور ۳ فاز از منبع تغذیه ۳ فاز متعادل تغذیه می شود، یک میدان مغناطیسی دوار (RMF) در موتور ایجاد می شود. این RMF با سرعت سنکرون به دور استاتور می چرخد.

RMF از شکاف هوا می گذرد و هادی های روتور را که هنوز ساکن هستند، قطع می کند. به دلیل حرکت نسبی بین RMF و هادی های روتور ثابت، EMF در هادی های روتور القا می شود. از آنجایی که مدار روتور با اتصال کوتاه بسته می شود، جریان ها در هادی های روتور شروع به جریان می کنند.

از آنجایی که هادی های روتور حامل جریان در میدان مغناطیسی تولید شده توسط سیم پیچ استاتور قرار می گیرند، در نتیجه هادی های روتور نیروی مکانیکی را تجربه می کنند. مجموع نیرو های مکانیکی روی همه هادی‌ های روتور، گشتاوری تولید می‌دکند که روتور را در همان جهت میدان مغناطیسی دوار حرکت می‌ دهد. از این رو، به این ترتیب برق سه فاز ورودی در یک موتور القایی ۳ فاز به توان مکانیکی خروجی تبدیل می شود.

همچنین، طبق قانون لنز، روتور باید در جهت میدان استاتور حرکت کند، یعنی جهت جریان های روتور به گونه ای باشد که تمایل به مخالفت با علت ایجاد کننده آنها داشته باشد. در اینجا، علت تولید جریان های روتور، سرعت نسبی بین RMF و هادی های روتور است. بنابراین برای کاهش این سرعت نسبی، روتور در همان جهت RMF شروع به کار می کند.

مزایای موتور القایی سه فاز گوانگلو  Y3-132M1-6

مزایای اصلی موتور القایی ۳ فاز در زیر آمده است:

  • ساختار ساده و مستحکمی دارد
  • نیاز به نگهداری کمتری دارد
  • راندمان بالا و ضریب قدرت خوبی دارد
  • هزینه کمتری دارد
  • دارای گشتاور خود راه اندازی است

در روش راه اندازی ستاره مثلثی موتور القایی قفس سنجابی، که در موتور سه فاز گوانگلو  Y3-132M1-6 استفاده می شود، موتور به صورت ستاره ای راه اندازی می شود و به صورت مثلث کار می کند، یعنی سیم پیچ استاتور موتور برای کار مثلث طراحی شده و در هنگام راه اندازی به صورت ستاره متصل می شود. هنگامی که موتور به سرعت کافی رسید، اتصالات به مثلث تغییر می کنند.

شش سر سیم پیچ استاتور موتور به یک کلید تعویض وصل می شود. در زمان راه اندازی، سوئیچ تغییر روی “ستاره” قرار می گیرد که سیم پیچ های استاتور را در ستاره متصل می کند. بنابراین، هر فاز V/√۳ ولت دریافت می کند، که در آن V ولتاژ خط سه فاز است. این جریان راه اندازی را کاهش می دهد. هنگامی که موتور به ۸۰٪ سرعت نامی رسید، کلید تغییر به “Delta” تغییر می کند که سیم پیچ های استاتور را در مثلث متصل می کند. در حال حاضر، هر فاز ولتاژ خط کامل می شود. موتور سه فاز گوانگلو  Y3-132M1-6 کاربرد های مختلفی دارد که می توان از آن در صنایع مختلف استفاده کرد. پمپ ها، کمپرسور ها، بالا بر ها، جرثقیل ها از جمله کارکرد های موتور سه فاز گوانگلو  Y3-132M1-6 است.

مشخصات و ویژگی های موتور سه فاز گوانگلو  Y3-132M1-6

  • جریان ۳۸۰ ولت : ۹٫۷۵ آمپر
  • جریان ۴۰۰ ولت : ۹٫۲۶ آمپر
  • جریان ۴۱۵ ولت : ۸٫۹۳ آمپر
  • توان بر حسب کیلووات : ۴
  • توان بر حسب اسب بخار : ۵٫۵
  • سرعت : ۹۶۰ دور در دقیقه
  • راندمان : ۸۲ درصد
  • کسینوس فی : ۰٫۷۶
  • نویز : ۶۹ دسیبل
  • وزن : ۶۶ کیلوگرم
  • فرکانس کاری : ۵۰ هرتز و ۶۰ هرتز
  • ارتفاع نصب : بالاتر از ۱۰۰۰ متر از سطح دریا
  • کلاس عایق بندی : F
  • دمای مطلوب عملیاتی : ۱۵- تا ۴۰ درجه سانتیگراد
  • عضوی از موتورهای سری Y3 گوانگلو
