موتور تک فاز گوانگلو

موتور تک فاز گوانگلو برای آن دسته از کاربرانی که از تجهیزات کوچکتر استفاده می کنند و به اسب بخار کمتری نیاز دارند ایده آل است. این نوع موتور در محیط های مسکونی، تجاری و صنعتی استفاده می شود و به سختی نیاز به تعمیر و نگهداری دارد. موتور تک فاز گوانگو نسبتا ارزان است و فقط به استاتور نیاز دارد. این موتورها می توانند به گونه ای طراحی شوند که روی منبع تغذیه تک فاز یا سه فاز کار کنند.

موتور تک فاز گوانگلو

اگر می خواهید بدانید که موتور تک فاز گوانگلو جزو کدام نوع موتور القایی است باید با انواع الکتروموتورهای تک فاز آشنایی پیدا کنید.

انواع الکتروموتور تک فاز

 موتور القایی تک فار با استفاده از روش هایی راه اندازی می شود. روش های مکانیکی چندان کاربردی نیستند، به همین دلیل است که موتور با تبدیل به موتور دو فاز به طور موقت راه اندازی می شود. موتورهای القایی تک فاز بر اساس وسایل کمکی مورد استفاده برای راه اندازی موتور به دسته های زیر تقسیم بندی می شوند:

  • موتور فاز اسپلیت (Split-phase motor)
  • موتور خازن استارت (Capacitor-start motor)
  • موتور خازن اجرایی خارن استارت (Capacitor-start capacitor-run motor)
  • موتور خازن اسپیلت دائمی (Permanent-split capacitor (PSC) motor)
  • موتور قطب ‌چاکدار (Shaded-pole motor)

الکتروموتور القایی فاز اسپلیت

الکتروموتور القایی فاز اسپلیت به عنوان موتور استارت مقاومتی هم شناخته می شود. این نوع الکتروموتور تک فاز از یک روتور تک کیج (یک قفسه) تشکیل شده است و استاتور آن دارای دو سیم پیچ است. سیم پیچ یا کویل اصلی و سیم پیچ استارت که به عنوان استارت کمکی هم شناخته می شود. هر دو سیم پیچ در فضای 90 درجه جابجا می شوند (مانند سیم پیچ الکتروموتور القایی دو فاز). سیم پیچ اصلی موتور القایی مقاومت بسیار کم و راکتانس القایی بالایی دارد.

مشخصات الکتروموتور القایی فاز اسپلیت

گشتاور یک الکتروموتور القایی فاز اسپلیت مقاونتی حدود 1.5 برابر گشتاور بار کامل است. حداکثر گشتاور یا گشتاور خروجی حدود 2.5 برابر گشتاور بار کامل در حدود 75 درصد سرعت سنکرون است. موتور فاز اسپلیت جریان راه اندازی بالایی دارد که معمولا 7 تا 8 برابر مقدار بار کامل است.

کاربرد الکتروموتور تک فاز اسپلیت

موتورهای فاز اسپلیت برای بارهایی که به راحتی شروع به کار می کنند در جایی که فرکانس راه اندازی محدود است مناسب هستند و بسیار ارزان هستند.

از این موتورها در ماشین لباسشویی؛ فن های تهویه مطبوع؛ میکسرهای مواد غذایی؛ آسیاب، صیقل دهنده های کف، دمنده ها، پمپ های گریز از مرکز، در مته های کوچک، دستگاه تراش، ماشین آلات اداری و غیره استفاده می شوند. گاهی اوقا از این موتورها برای درایوهایی که به بیش از 1 کیلو وات نیاز دارند هم استفاده می شود.

موتورهای خازنی موتورهایی هستند که در مدار سیم پیچ کمکی خود خازن دارند تا اختلاف فاز بیشتری بین جریان در کویل اصلی و کمکی ایجاد شود. سه نوع موتور خازنی وجود دارد:

الکتروموتور القایی خازن استارت

  موتور خازن استارت گشتاور راه اندازی بسیار بالاتری ایجاد می کند (یعنی 3.0 تا 4. برابر گشتاور تمام بار). برای به دست آوردن گشتاور راه اندازی بالا، مقدار خازن استارت باید زیاد باشد و مقاومت سیم پیچ استارت باید کم باشد. به دلیل رتبه بالای VAR خازن مورد نیاز، از خازن های الکترولیتی درجه 250 µFاستفاده می شود. خازن   Cs دارای رتبه کمتری است. این موتورها به دلیل هزینه اضافی خازن، قیمت بیشتری نسبت به موتورهای فاز اسپلیت دارند.

کاربرد الکتروموتور القایی خازن استارت

این موتورها برای بارهای سنگینی که نیاز به استارت مکرر دارند استفاده می شود. همچنین از آنها برای پمپ ها و کمپرسورها استفاده می شود. بنابراین به عنوان کمپرسور در یخچال و کولر گازی استفاده می شود. همچنین این موتورهای تک فاز برای نوار نقاله و برخی از ماشین آلات استفاده می شوند.

الکتروموتور القایی دو خازنی

این موتور دارای روتور قفسی است و استاتور آن دارای دو سیم پیچ به نام سیم پیچ اصلی و کمکی می باشد. در سیم پیچ فاصله 90 درجه از هم دارند. موتور از دو خازن Cs و CR استفاده می کند. در مرحله اولیه، دو خازن به صورت موازی به هم متصل می شوند.

کاربرد الکتروموتور القایی دو خازنی

موتورهای دو خازنی برای بارهای با اینرسی بالاتر که نیاز به استارت مکرر دارند استفاده می شوند. شما می توانید این موتورها را در تجهیزات پمپاژ، تبرید، کمپرسورهای هوا و غیره پیدا کنید.

موتور خازن اسپیلت دائمی (PSC)

این موتورها دارای روتور قفسی هستند و روتور آن از دو سیم پیچ اصلی و کمکی تشکیل شده است. موتور القایی تک فاز تنها یک خازن C دارد که به صورت سری به سیم پیچ استارت متصل می شود. خازن C در شرایط راه اندازی و کار به طور دائم در مدار متصل می شود. این موتورها دارای مزایایی هستند. به طور مثال در این نوع موتورها نیازی به کلید گریز از مرکز نیست؛ این موتور بازدهی بالاتری دارد؛ به دلیل یک خازن متصل دائمی، ضریب توان بالاتری دارد و گشتارو خروجی بالاتری هم دارد. با این وجود از این موتورها نمی توان برای کار مداوم استفاده کرد.

کاربرد الکتروموتور القایی دو خازنی

از این موتورهای تک فاز برای فن و دمنده بخاری، کولر گازی استفاده می شود. همچنین می توان از آن برای راه اندازی کمپرسورهای یخچال و همچنین کار با ماشین آلات اداری استفاده کرد.

موتور قطب ‌چاکدار

موتور قطب ‌چاکدار یک نوع ساده موتور القایی تک فاز خود راه انداز است که از یک استاتور و یک روتور نوع قفسی تشکیل شده است. استاتور از قطب های متمایز تشکیل شده است. هر قطب در کناره چاکدار است و یک حلقه مسی در قسمت کوچکتر نصب شده است. این قسمت را قطب چاکدار می نامند. حلقه معمولا یک سیم پیچ تک چرخشی است و به سیم پیچ چاکدار معروف است.

کاربرد موتور قطب ‌چاکدار

موتورهای قطب چاکدار برای به حرکت درآوردن وسایلی که به گشتاور راه اندازی کم نیاز دارند استفاده می شوند. این موتورها به دلیل هزینه اولیه پایین و راه اندازی ساده برای دستگاه های کوچک مانند رله، فن های مختلف و غیره بسیار مناسب هستند. بیشترین کاربرد این موتورها در سشوارها، فن های تجهیزات برودتی و کولر گازی، تجهیزات الکترونیکی، فن های خنک کننده و غیره می باشد.

مشخصات فنی موتور تک فار گوانگلو سری GMYL

این سری از موتور تک فاز گوانگلو دارای خازن شروع کننده و مداری می باشند از جمله ویژگی های اصلی این موتورها می توان به مواردی همچون اندازه کوچک با ظرفیت بالا، نیروی آغازین گشتاوری پر قدرت، راندمان و ضریب قدرت بالا، قابلیت اطمینان و ایمنی در حال کار کردن، ساختار ساده و نگهداری آسان و همچنین دارای شماره قاب (فریم) هستند و از توانایی همچون موتورهای سه فاز برخوردار هستند. فرکانس محاسبه شده برای این الکتروموتورهای چینی 50 هرتز می باشد در حالیکه ولتاژ محاسبه شده آنها 220 ولت می باشد.

نوع خروجی (KW) سرعت

(r/min)

آمپر

(A)

ولتاژ

(V)

EFF.

(%)

P.F.

Cosφ

LRT/RLT BDT/RLT LRA/RLA سطح سر و صدا

LwdB(A)

(μf/v) (μf/v) وزن

(Kg)

GMYL711-2 ۰.۳۷ ۲۸۰۰ ۲.۷ ۲۲۰ ۶۷ ۰.۹۲ ۱.۸ ۱.۶ ۵.۵ ۷۲ ۵۰/۲۵۰ ۸/۴۵۰ ۱۰
GMYL712-2 ۰.۵۵ ۲۸۰۰ ۳.۹ ۲۲۰ ۷۰ ۰.۹۲ ۱.۸ ۱.۶ ۵.۵ ۷۲ ۱۰۰/۲۵۰ ۱۵/۴۵۰ ۱۱
GMYL711-4 ۰.۲۵ ۱۴۰۰ ۲ ۲۲۰ ۶۲ ۰.۹۲ ۱.۷ ۱.۶ ۵.۰ ۶۷ ۷۵/۲۵۰ ۱۵/۴۵۰ ۹
GMYL712-4 ۰.۳۷ ۱۴۰۰ ۲.۸ ۲۲۰ ۶۵ ۰.۹۲ ۱.۷ ۱.۶ ۵.۰ ۶۷ ۷۵/۲۵۰ ۱۵/۴۵۰ ۱۰
GMYL801-2 ۰.۷۵ ۲۸۰۰ ۴.۹ ۲۲۰ ۷۳ ۰.۹۵ ۱.۸ ۱.۶ ۵.۵ ۷۵ ۱۰۰/۲۵۰ ۲۵/۴۵۰ ۱۴
GMYL802-2 ۱.۱ ۲۸۰۰ ۷ ۲۲۰ ۷۵ ۰.۹۵ ۱.۸ ۱.۶ ۵.۵ ۷۵ ۱۰۰/۲۵۰ ۳۰/۴۵۰ ۱۵
GMYL801-4 ۰.۵۵ ۱۴۰۰ ۳.۹۵ ۲۲۰ ۶۹ ۰.۹۲ ۱.۷ ۱.۶ ۵.۰ ۷۰ ۱۰۰/۲۵۰ ۱۵/۴۵۰ ۱۳
GMYL802-4 ۰.۷۵ ۱۴۰۰ ۵.۰۵ ۲۲۰ ۷۱ ۰.۹۵ ۱.۷ ۱.۶ ۵.۰ ۷۰ ۱۰۰/۲۵۰ ۲۵/۴۵۰ ۱۴
GMYL90L1-2 ۱.۵ ۲۸۰۰ ۹.۴ ۲۲۰ ۷۶ ۰.۹۵ ۱.۸ ۱.۶ ۵.۵ ۷۸ ۲۰۰/۲۵۰ ۴۰/۴۵۰ ۲۲
GMYL90L2-2 ۲.۲ ۲۸۰۰ ۱۳.۷ ۲۲۰ ۷۷ ۰.۹۵ ۱.۷ ۱.۶ ۵.۵ ۷۸ ۳۰۰/۲۵۰ ۵۰/۴۵۰ ۲۴
GMYL90L1-4 ۱.۱ ۱۴۰۰ ۷.۳ ۲۲۰ ۷۲ ۰.۹۵ ۱.۷ ۱.۶ ۵.۰ ۷۳ ۱۵۰/۲۵۰ ۳۰/۴۵۰ ۲۱
GMYL90L2-4 ۱.۵ ۱۴۰۰ ۹.۷ ۲۲۰ ۷۴ ۰.۹۵ ۱.۷ ۱.۶ ۵.۰ ۷۳ ۲۰۰/۲۵۰ ۴۰/۴۵۰ ۲۳
GMYL100L-2 ۳ ۲۲۲۲ ۱۸.۲ ۲۲۲ ۷۹ ۰.۹۵ ۱.۷ ۱.۶ ۶.۰ ۸۳ ۳۵۰/۲۵۰ ۵۵/۴۵۰ ۲۴
GMYL100L1-4 ۲.۲ ۱۴۰۰ ۱۳.۹ ۲۲۰ ۷۶ ۰.۹۵ ۱.۷ ۱.۶ ۵.۰ ۷۸ ۳۰۰/۲۵۰ ۵۰/۴۵۰ ۳۲
GMYL100L2-4 ۳ ۱۴۰۰ ۱۸.۴ ۲۲۰ ۷۸ ۰.۹۵ ۱.۷ ۱.۶ ۵.۰ ۷۸ ۳۵۰/۲۵۰ ۵۵/۴۵۰ ۳۳

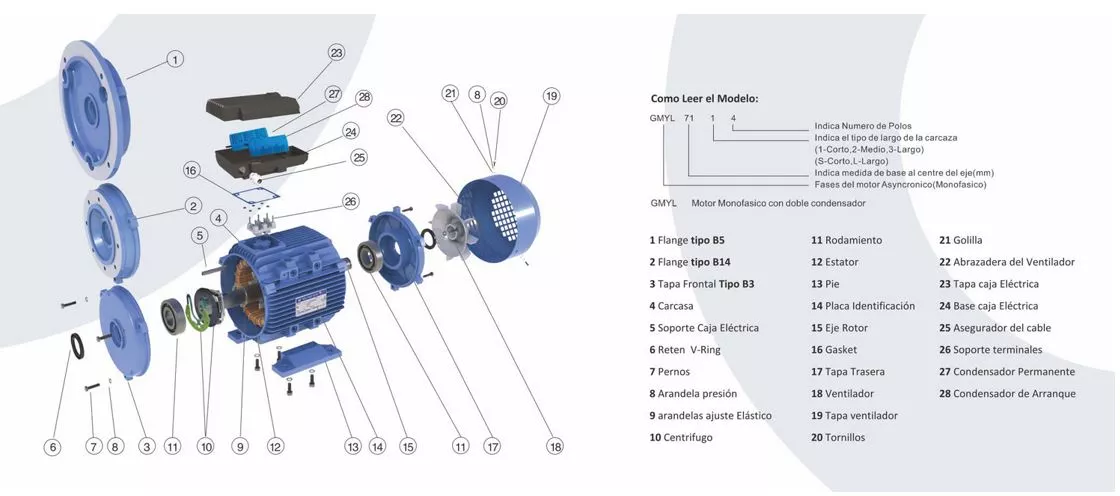

آناتومی موتور تک فار گوانگلو سری GMYL

الکتروموتور تک فاز ارسم گوانگلو

نحوه خواندن مدل

مثال موتور تک فاز گوانگلو مدل GMYL 71 1 4

عدد 71  اندازه مرکز شافت تا کف پایه را نشان می دهد.

عدد 1 دوم طول بدنه را نشان می دهد (1 کوتاه، 2 متوسط و 3 بلند)

عدد 4 تعداد قطب ها را نشان می دهد.

سری موتورهای تک فاز آسنکرون ارسم گوانگلو GMYL

  1.  فلنج نوع B5
  2. فلنج نوع B14
  3.  پوشش جلو
  4. پوشش
  5.   پشتیبانی جعبه برق
  6.  واشر حلقه ای
  7.  پیچ
  8. واشر تحت فشار
  9.  واشر تنظیم الاستیک
  10. گریز از مرکز
  11.  بلبرینگ
  12. استاتور
  13. پایه
  14. پلاک
  15. شفت روتور
  16. واشر
  17. پوشش پشت
  18. فن
  19. 19 پوشش فن
  20. پیچ
  21. واشر فلزی
  22. گیره فن
  23. پوشش جعبه برق
  24. پایه جعبه برق
  25. گلند پلاستیکی کابل
  26. پشتیبانی ترمینال
  27. خازن دائمی
  28. خازن استارت

تفاوت موتور تک فاز گوانگلو با الکتروموتورهای سه فاز

جریان الکتریسیته در اتصال تک فاز از طریق یک هادی تک فاز می باشد. از طرف دیگر یک اتصال سه فاز از سه هادی مستقل تشکیل شده است که برای انتقال الکتریکی مورد نیاز است. ولتاژ یک سیستم منبع تغذیه تک فاز می تواند بیش از 230 ولت باشد.

موتور تک فاز گوانگلو قابل اطمیان است و برای دستگاه های کوچک مانند لوازم خانگی انتخاب بهتری هستند. به طور همزمان ولتاژ تغذیه یک برق AC توسط یک سیستم را تغییر می دهد. در توزیع برق، یک موتور تک فاز از سیم های فاز و نول استفاده می کند. سیم فاز بار جریان را حمل می کند در حالی که سیم نول مسیری را برای بازگشت جریان فراهم می کند.

هنگامی که موتور به منبع تغذیه تک فاز متصل می شود، سیم پیچ اصلی جریان متناوب را حمل می کند. یک موتور تک فاز برای کار کردن به مدارهای اضافی نیاز دارد زیرا منبع تغذیه تک فاز که به موتور AC متصل می شود میدان مغناطیسی دوار ایجاد نمی کند. توان خروجی یک منبع تغذیه تک فاز ثابت نیست، به این معنی که منبع ولتاژ آن افزایش و کاهش می یابد.

الکتروموتورهای سه فاز گوانگلو به موتورهای القایی خود راه انداز معروف هستند. این موتورها از خازن، سیم پیچ استارت، سوئیچ گریز از مرکز یا سایر وسایل راه انداز استفاده نمی کنند. موتورهای القایی سه فاز در کاربردهای صنعتی و تجاری کاربرد دارند. این نوع موتورها سه جریان متناوب را با سه سرویس الکتریکی جداگانه ارائه می دهد. توان خروجی یک برق سه فاز ثابت باقی می ماند و هرگز به صفر نمی رسد. به چهار سیم، یعنی یک سیم خنثی و سه سیم هادی نیاز دارد. این سه سیم هادی 120 درجه از یکدیگر فاصله دارند..
